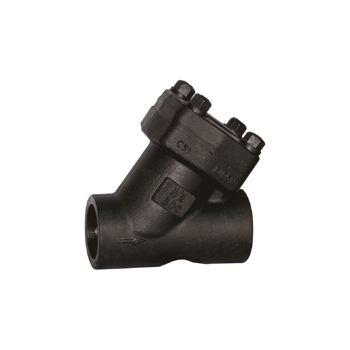

锻造Y型过滤器

一、锻钢Y型过滤器 产品概述 本公司的 锻钢Y型过滤器 是采用螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片(304加柔性石墨制造)或采用金属环连接密...
联系电话:0577-67352727

产品详情

一、锻钢Y型过滤器 产品概述

本公司的锻钢Y型过滤器是采用螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片(304加柔性石墨制造)或采用金属环连接密封。锻钢Y型过滤器通常装在多种装置设备的入口端,锻钢Y型过滤器用来除去介质中的杂技,以保护阀门及设备的正常使用。锻钢Y型过滤器具有结构简单/阻力小,排污方便等特点。一般用水滤网采用18-30目/英寸,如用户有其他要求过滤网可定制。


二、锻钢Y型过滤器 采用结构

2、螺栓连接、缠绕垫片密封式阀盖。
3、承插端符合ASME B16.11。
4、螺纹连接端(NPT)符合ANSI/ASME B1.20.1。
5、可设有排放堵塞,可替换式过滤网。

三、锻钢Y型过滤器 采用结构

1、设计制造BS5352 MSS SP-118。
2、连接端尺寸。
(1)、承插口尺寸按ANSI B16.11, JB/T1751。
(2)、螺纹端尺寸按ANSI B1.20.1, JB/T7306。
(3)、对焊端尺寸按ANSI B16.25, JB/T12224。
(4)、法兰端尺寸按ANSI B16.5, JB79。
3、阀门检查和试验API 598, GB/T13927, JB/T9092。
4、结构特征:螺栓连接阀盖(B.B)焊接阀盖(W.B)。
5、材料按ANSI/ASTM的规定。
6、主体材料:A105; LF2; F5; F11; F22; 304(L); 316(L); F347; F321; F51; Monel; 20合金等。

四、锻钢Y型过滤器 采用结构

1、CL150-285 P.S.I @ 100°F、 CL300-740 P.S.I @ 100°F
2、CL600-1480 P.S.I @ 100°F、 CL800-1975 P.S.I @ 100°F
3、CL1500-3705 P.S.I @ 100°F、 CL2500-6170 P.S.I @ 100°F本

五、锻钢Y型过滤器 主要零件材料

序号 零件名称 A105/F6a A105/F6工HFS LF2/304 F11/F6aHF F304(L)/304(L) F316(L)/316(L) F51/51
1 阀体 A105 A105 LF2 F11 F304(L) F316(L) F51
2 过滤网 304 304 304 304 304(L) 316(L) 316(L)
3 铭牌 AL AL AL AL AL AL AL
4 铆钉 H62 H62 H62 H62 H62 H62 H62
5 垫片 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨
6 阀盖 A105 A105 LF2 F11 F304(L) F316(L) F51
7 螺栓 B7 B7 L7 B16 B8(M) B8(M) B8M
